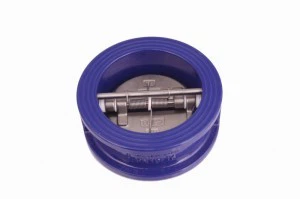

ওয়েফার/লাগ/সুইং/স্লট এন্ড ফ্ল্যাঞ্জড কাস্ট আয়রন/স্টেইনলেস স্টীল চেক ভালভ জলের আগুন সুরক্ষার জন্য

পণ্যের বর্ণনা

ASME B/16.4716.5, ক্লাস 125/150 অনুযায়ী ফ্ল্যাঞ্জ; DIN 2501, PN10/PN16
ASME B16.1/B16.2

আকার: DN40-DN900/ 1.5"-36"

উপকরণ:
বডি: কাস্ট আয়রন / নমনীয় আয়রন / কাস্ট স্টিল / স্টেইনলেস স্টিল / অ্যালুমিনিয়াম ব্রোঞ্জ
ডিস্ক: নমনীয় আয়রন / স্টেইনলেস স্টীল / অ্যালুমিনিয়াম ব্রোঞ্জ
বসন্ত: স্টেইনলেস স্টি (SS304, SS316, Inconel)
স্টেম: স্টেইনলেস স্টীল
আসন: EPDM / NBR / VITON / স্টেইনলেস স্টীল


কাজের চাপ: 1.5"-12" 16 বার; 14"-24" 10 বার/16BAR; 28"-36" সর্বোচ্চ 10 বার

মান অনুযায়ী চাপ পরীক্ষা: API 598

ওয়েফার চেক ভালভের গঠনে বেশ কয়েকটি মূল বৈশিষ্ট্য রয়েছে:

শরীর: একটি ওয়েফার চেক ভালভের শরীর সাধারণত ঢালাই লোহা, কার্বন ইস্পাত বা স্টেইনলেস স্টিল দিয়ে তৈরি। এটি কম্প্যাক্ট এবং লাইটওয়েট এবং একটি পাইপলাইনে দুটি ফ্ল্যাঞ্জের মধ্যে ফিট করার জন্য ডিজাইন করা হয়েছে।

ডিস্ক: একটি ওয়েফার চেক ভালভের ডিস্ক সাধারণত স্টেইনলেস স্টিলের মতো শক্ত, জারা-প্রতিরোধী উপাদান দিয়ে তৈরি এবং এটি হালকা ওজনের এবং পরিচালনা করা সহজ। এটি সাধারণত একটি কব্জা পিন বা স্প্রিং দ্বারা জায়গায় রাখা হয়।

কবজা পিন: কব্জা পিন হল একটি ছোট ধাতব পিন যা চেক ভালভের ডিস্কটিকে জায়গায় রাখে। এটি ডিস্কটিকে অবাধে সুইং করতে দেয় এবং পাইপলাইনে ব্যাকফ্লো থাকলে এটি ভালভ সিটের বিপরীতে শক্তভাবে বন্ধ হয় তা নিশ্চিত করে।

স্প্রিং: কিছু ওয়েফার চেক ভালভ একটি স্প্রিং দিয়ে সজ্জিত থাকে যা পাইপলাইনে ব্যাকফ্লো থাকলে ভালভ বন্ধ করতে সাহায্য করে। ভালভ সিটের বিপরীতে ডিস্কটি শক্তভাবে বন্ধ হয় তা নিশ্চিত করতে স্প্রিং অতিরিক্ত শক্তি সরবরাহ করে।

ভালভ সীট: ভালভ সিট হল চেক ভালভের সেই অংশ যা পাইপলাইনে ব্যাকফ্লো থাকলে ডিস্কটি বন্ধ হয়ে যায়। এটি সাধারণত রাবার বা সিলিকনের মতো নরম, স্থিতিস্থাপক উপাদান দিয়ে তৈরি, যা একটি আঁটসাঁট সীল তৈরি করতে সহায়তা করে।

ফ্ল্যাঞ্জ: ওয়েফার চেক ভালভগুলি একটি পাইপলাইনে দুটি ফ্ল্যাঞ্জের মধ্যে ইনস্টল করার জন্য ডিজাইন করা হয়েছে। ফ্ল্যাঞ্জগুলি সাধারণত একসাথে বোল্ট করা হয় এবং পাইপলাইনের মধ্য দিয়ে প্রবাহিত তরলটির চাপ দ্বারা চেক ভালভটি জায়গায় রাখা হয়।

সামগ্রিকভাবে, একটি ওয়েফার চেক ভালভের গঠনটি কম্প্যাক্ট, হালকা ওজনের এবং একটি পাইপলাইনে দুটি ফ্ল্যাঞ্জের মধ্যে ইনস্টল করা সহজ হওয়ার জন্য ডিজাইন করা হয়েছে। একটি ওয়েফার চেক ভালভের মূল বৈশিষ্ট্যগুলির মধ্যে রয়েছে বডি, ডিস্ক, কব্জা পিন, স্প্রিং (যদি উপস্থিত থাকে), ভালভ সিট এবং ফ্ল্যাঞ্জ।
